一、概述
单线递进式分配器,适用于润滑点密集、耗脂量不同,给油频繁单线集中润滑系统中,组成子母式分配系统实现分区控制进行润滑的场合。

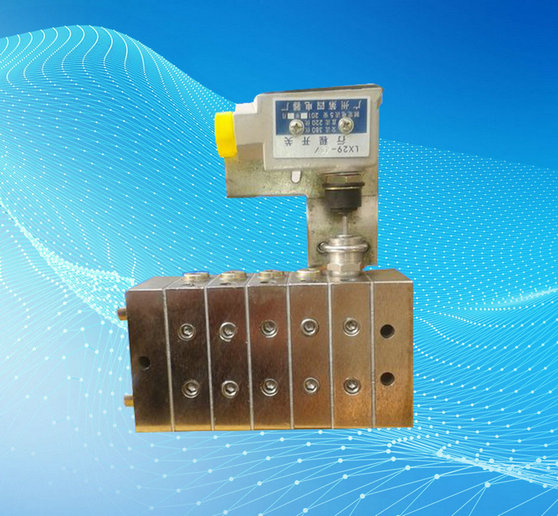

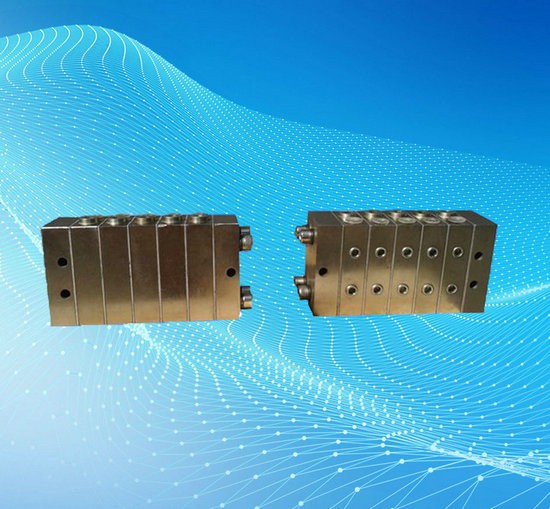

单线递进式分配器,它由中碳合金结构钢制造的供给体、端部体和38片根据设计需要所确定的给油量和出油口数的中间体组合而成。分配器的正常出口设置于分配器的两侧面,在上面还设置有预备出口,各中间体的出油口内均装有止回阀,能彻底防止因润滑点背压作用而产生润滑脂的逆流,保证了各出油口的给油量定量、准确。








二、技术参数



型式

KJ

活塞种类

5T

5S

10T

10S

15T

15S

10T

给油量ml/循环

0.082

0.164

0.164

0.328

0.246

0.492

0.164

出油口数

2

1

2

1

2

1

2

最高压力

14Mpa 7Mpa

型式

KM

活塞种类

10S

15T

15S

20T

20S

25T

25S

30T

30S

35T

35S

给油量ml/循环

0.328

0.246

0.492

0.328

0.656

0.413

0.820

0.492

0.984

0.574

1.148

出油口数

1

2

1

2

1

2

1

2

1

2

1

最高压力

21Mpa 10Mpa

型式

KL

活塞种类

25T

25S

50T

50S

75T

75S

100T

100S

125T

125S

150T

150S

给油量ml/循环

0.410

0.820

0.820

1.640

1.230

2.460

1.640

3.280

2.050

4.100

2.460

4.920

出油口数

2

1

2

1

2

1

2

1

2

1

2

1

最高压力

21Mpa 10Mpa



适用介质为锥入度不低于265(25℃,150g)1/10mm的润滑脂或粘度等级大于N120的润滑油:
适用环境温度为-10℃~80℃。



三、动作说明

1、通过润滑泵加压送出的润滑剂,经供给口流入按图示箭头方向分别推动活塞A、B、C 动作。此时活塞A、B左腔在油压的作用下处在右位不动,活塞C右腔进入压力,油开始向左移动。



2、流入的润滑剂推动活塞C向左移动,左腔的润滑剂压向NO.1吐出口经外部配管送向润滑点。当活塞C运动至左极限时活塞B右腔开始进入润滑剂。



3、流入的润滑剂推动活塞B向左移动,左腔的润滑剂压向NO.2吐出口经外部配管送向润滑点。当活塞B运动至左极限时活塞A 右腔开始进入润滑剂。



4、流入的润滑剂推动活塞A向左移动、左腔的润滑剂压向NO.3吐出口经外部配管送向润滑点。当活塞A运动至左极限时活塞C右腔开始进入润滑剂。



5、流入的润滑剂推动活塞C向右移动、右腔的润滑剂压向NO.4吐出口经外部配管送向润滑点。当活塞C运动至右极限时活塞B左腔开始进入润滑剂。




6、流入的润滑剂推动活塞B向右运动、右腔的润滑剂压向NO.5吐出口,经外部配管送向润滑点。当活塞B移动到至右极限时活塞A左腔开始进入润滑剂。




7、流入的润滑剂推动活塞A 向右运动、右腔的润滑剂压向NO.6吐出口,经外部配管送向润滑点。当活塞A移动到至右极限时返回到初始1状态,继续重复上述动作。

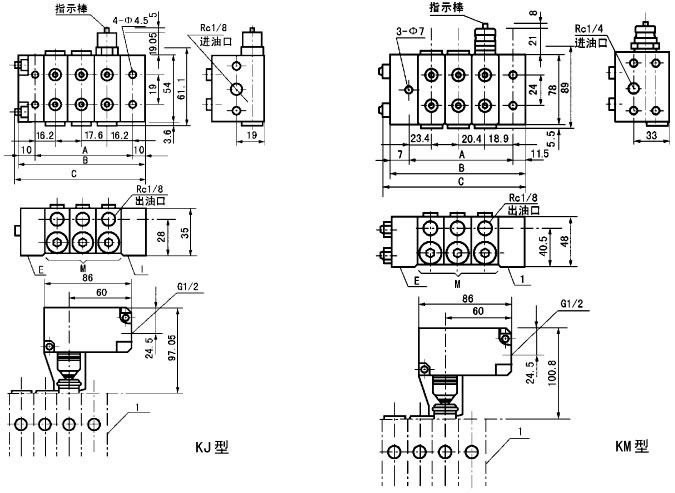

四、外形尺寸





KJ-*不带循环指示器和循环开关时尺寸参数表

形式

组合片数

A

B

C

供给口径

吐出口径

最大吐出口数

重量kg

L

M

E

KJ-3

1

3

1

67.6

87.6

91.1

Rc1/8

Rc1/8

6

1.3

KJ-4

1

4

1

85.2

105.2

108.7

8

1.5

KJ-5

1

5

1

102.8

122.8

126.3

10

1.8

KJ-6

1

6

1

120.4

140.4

143.9

12

2.0

KJ-7

1

7

1

138

158

161.5

14

2.3

KJ-8

1

8

1

155.6

175.6

179.1

16

2.5





KM-*不带循环指示器和循环开关时尺寸参数表

形式

组合片数

A

B

C

供给口径

吐出口径

最大吐出口数

重量kg

L

M

E

KM-3

1

3

1

83.1

101.1

112

Rc1/8

Rc1/8

6

2.9

KM-4

1

4

1

103.5

122

133

8

3.5

KM-5

1

5

1

123.9

142.4

153

10

4.0

KM-6

1

6

1

144.3

162.8

173

12

4.6

KM-7

1

7

1

164.7

183.2

194

14

5.2

KM-8

1

8

1

185.1

203.6

214

16

5.7

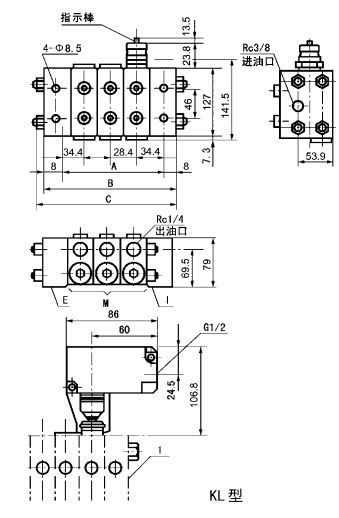

KL-*不带循环指示器和循环开关时尺寸参数表

形式

组合片数

A

B

C

供给口径

吐出口径

最大吐出口数

重量kg

L

M

E

KL-3

1

3

1

125.6

141.6

168

Rc3/8

Rc1/4

6

11.1

KL-4

1

4

1

154

170

196

8

13.3

KL-5

1

5

1

182.4

198.4

225

10

15.5

KL-6

1

6

1

210.8

226.8

253

12

17.7

KL-7

1

7

1

239.2

255.2

282

14

19.9

KL-8

1

8

1

267.6

283.6

310

16

22.1

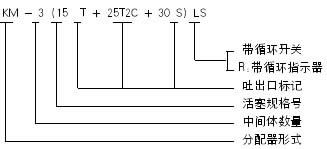

五、型号说明





六、超压指示器
安装于分配器的预备出口,当润滑点或管路阻塞时,压力升高超过规定值时,指示器外部稍伸出。通过系统发出的故障信号,现场查找指示器有否伸出就可直接查到所阻塞的部位。



七、溢流指示器
安装于环境恶劣易发生阻塞部位的各分配器预备出口上,当润滑点或管路阻塞时,压力异常升高超过规定值时,分配器被阻塞点的所供脂从溢流口向外溢出,经查看溢流点即为被阻塞的故障点。
只适用于连续作业部位,不许影响其它分配器动作的场合。
吐出口标记说明:
T:为基本标准型,有二个出口分别从中
间体二侧出油。
S:只有一个出口(T 型二出口相通),油
量是T 型的二倍,左侧或右侧出油均可。
LC:没有左出口,从进油方向看左侧出口
与邻接的后一片出口合并油量。
RC:没有右出口,从进油方向看右侧出口
与邻接的后一片出口合并油量。
2C:没有出口,左右出口均与邻接的后一
片出口合并油量。
