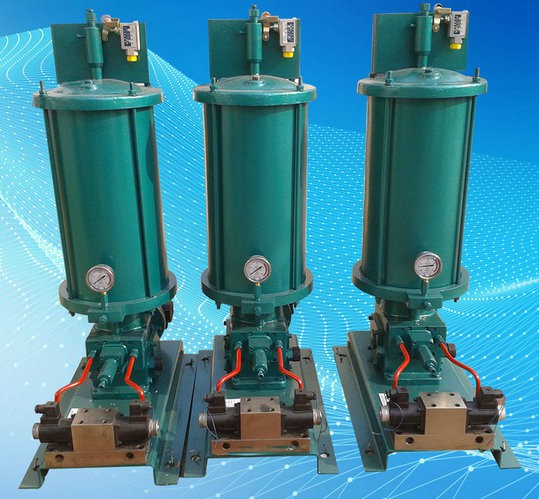

DRB-L系列电动润滑泵

一、概述
DRB-L系列电动润滑泵适用于润滑点多,分布范围广,给油频率高的双线式干油集中润滑系统。通过双线分配器向润滑部位供送润滑脂,可满足各种机器设备的需要,对于大型机组和生产线尤为适宜。
该系列电动润滑泵可组成双线环式集中润滑系统,即系统的主管路组成环状布置,由返回润滑泵的主管道末端的系统压力来控制液压换向阀,使两条主管道交替地供送润滑脂的集中润滑系统;见外形图和外形尺寸表的规定。也可组成双线终端式集中润滑系统,即由主管道末端的压力操纵阀来控制电磁。换向阀交替地使两条主管道供送润滑脂的集中润滑系统,也见外形图和外形尺寸的规定。
该系列电动润滑泵采用双柱塞机构,运转可靠,减速机构置于泵体内,结构紧凑,体积小,配以相应的电控箱可以实现自动控制。





二、技术参数

型号

公称压力MPa

公称流量

贮油器

配管方式

电机型号

电动机功率kW

减速比

转速r/min

减速器润滑油量L

重量kg

标准型号

引进型号

ml/min

容积L

DRB-L60Z-H

U-25AL

20

60

20

环式

A02-7124

0.37

1:15

100

1

140

DRB-L60Z-Z

U-25AE

终端式

160

DRB-L195Z-H

U-4AL

195

35

环式

Y802-4

0.75

1:20

75

2

210

DRB-L195Z-Z

U-4AE

终端式

230

DRB-L585Z-H

U-5AL

585

90

环式

Y90L-4

1.5

5

456

DRB-L585Z-Z

U-5AE

终端式

416

使用介质为锥入度不低于265(25℃,150g)1/10mm的润滑脂(NLGI0#-2#)。

DRB-L系列电动润滑泵外形尺寸

型号

L

B

H

L1

L2

L3

L4

B1

B2

B3

B4

DRB-L60Z-H

640

360

986

500

70

126

290

320

157

23

42

DRB-L60Z-Z

780

640

450

200

160

DRB-L195Z-H

800

452

1056

600

100

125

300

420

226

39

42

DRB-L195Z-Z

891

800

500

160

DRB-L585Z-H

1160

585

1335

860

150

100

667

520

476

244

111

DRB-L585Z-Z

667

239

160





型号

B5

B6

H1

H2

H3

H4

D

d

地脚螺栓

最大

最小

DRB-L60Z-H

118

20

598

155

60

130

-

269

14

M12x200

DRB-L60Z-Z

-

85

DRB-L195Z-H

118

16

687

167

83

164

-

319

18

M16x400

DRB-L195Z-Z

-

108

DRB-L585Z-H

226

22

815

170

110

248

277

457

22

M20x500

DRB-L585Z-Z

-

135

-

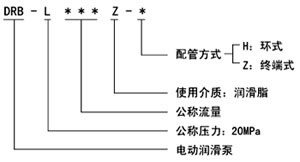

三、型号说明

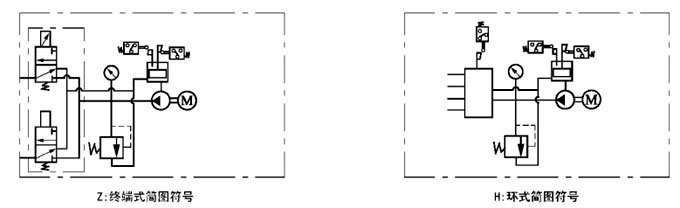

四、图型符号

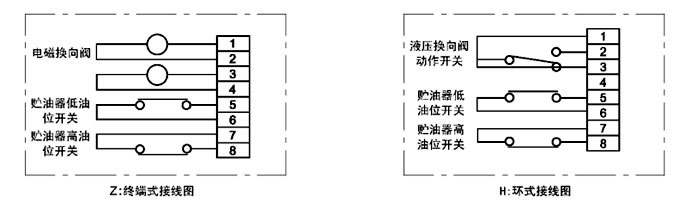

五、接线指示







六、工作原理

该系列电动润滑泵由柱塞泵、贮油器、换向阀、电动机等部分组成。柱塞泵在电动机的驱动下,从贮油器吸入润滑脂,压送到换向阀,通过换向阀交替地沿两个出油口输送出去,当一个出油口压送润滑脂时,另一出油口与贮油器接通卸荷。
环式结构电动润滑泵配用液压换向阀,有四个接口,外接两根供油主管分别由两根供油管引回的回油管,依靠回油管内油脂的油压推动换向阀换向。
终端式结构电动润滑泵配用电磁换向阀,有二个接口,外接二根供油主管,依靠电磁铁的得失电实现换向供油。
柱塞泵换向阀的动作原理详见使用说明书。



七、使用说明
1、该系列电动润滑泵应安装在环境温度合适,灰尘少,振动小,便于调整、检查、维护保养及补脂方便的地方并且尽可能布置在系统的中心位置,缩短系统配管长度,保持最低压力降,使泵能产生足以克服润滑点阻力的压力。
2、使用前先向柱塞泵的减速腔内加入N220的工业齿轮油至油标规定液面。
3、向贮油器内补脂使用DJB-V70型电动加油泵从润滑泵的补给口补进,使用的润滑脂应清洁,不允许夹杂有污物。
4、润滑泵的回转方向是单向的,使用时必须按电机上旋向牌规定的旋向接线使用。
5、泵溢流阀的标准设定压力为23MPa,可以在0~20MPa范围内任意调节,在使用时不允许超过泵公称压力的15%(23MPa)。
6、环式润滑泵的液压换向阀的设定压力按5MPa调定。
7、该系列电动润滑泵为室内安装型,在室外或环境恶劣的场合使用时,必须采取防护措施。



八、外型图

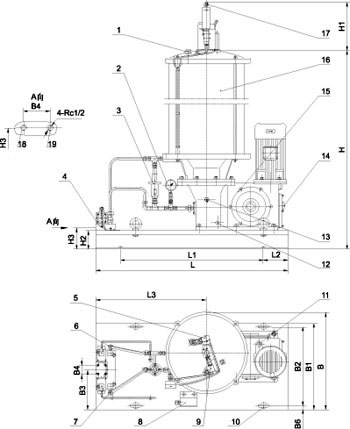

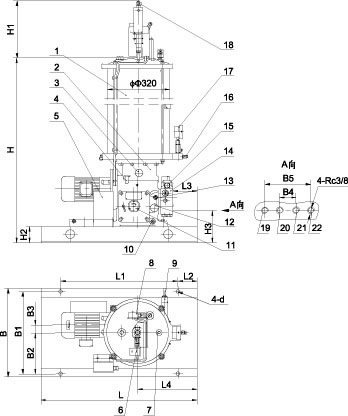

DRB-L60Z-H、DRB-L195Z-H型电动泵外形图                     DRB-L585Z-H型电动泵外形图

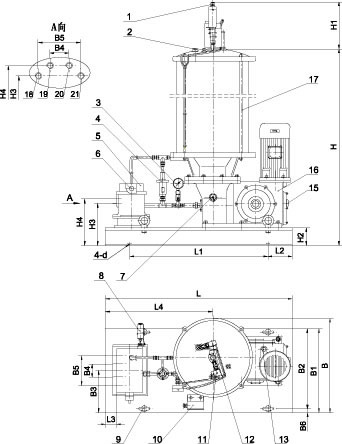

DRB-L60Z-Z, DRZB-L195Z-Z型电动泵外形图                     DRB-L585Z-Z型电动泵外形图
